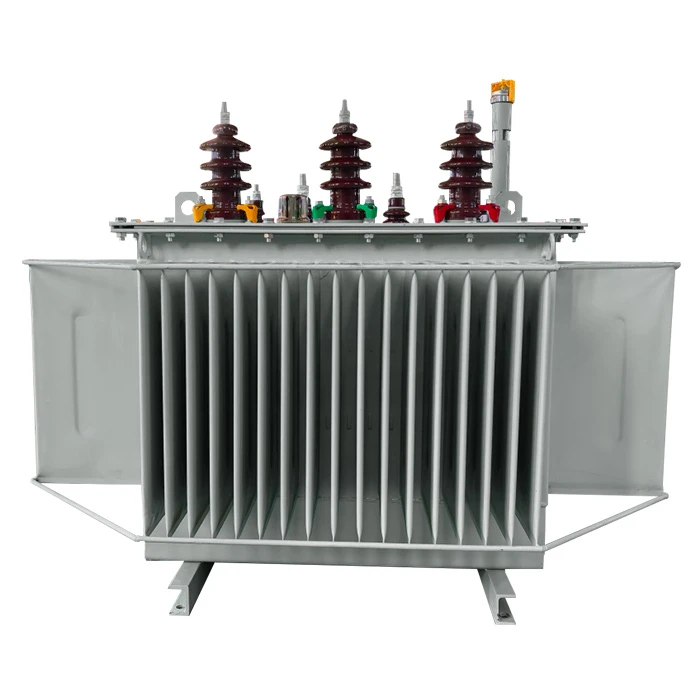

Преглед на продукта
TheРазпределителен трансформатор 33kVе IEC/ANSI-съвместим, 1600kVA изключен{2}}натоварен кран-сменящ модул, проектиран с ONAN охлаждане (персонализирано към ONAF), за да минимизира загубите при предаване и да поддържа разширени разпределителни мрежи.
Обхват на доставката
Продукт: Разпределителен трансформатор
Брой фази: 3-фазен
Номинална мощност: До 25000 KVA
Първично напрежение: 33-35KV
Вторично напрежение: 400V-230V
Векторна група: Dyn11
Персонализирано производство: Налично
Технически спецификации
|
Модел |
S-M-1600kVA-33/0,4 |
|
Тип |
Маслен силов трансформатор |
|
Стандартен |
IEC60076 |
|
Номинална мощност |
1600kVA |
|
Честота |
50HZ |
|
Фаза |
три |
|
Тип охлаждане |
ОНАН |
|
Първично напрежение |
33KV |
|
Вторично напрежение |
0,4KV |
|
Материал за навиване |
Мед |
|
Векторна група |
Dyn11 |
|
Импеданс |
6.5% |
|
Докоснете Changer |
NLTC |
|
Обхват на докосване |
±2*2,5% при първичната страна |
|
Без загуба на натоварване |
2,12 KW |
|
При загуба на натоварване |
17,55KW |
|
Аксесоари |
Стандартна конфигурация |
Съответствие и контрол на качеството
| Тестови елементи / параметри | Стандарти за ефективност и съответствие |
|---|---|
| IEC/IEEE Тестван | Сертифицирано от акредитирани лаборатории на KEMA/CNAS. |
| Проверена съвместимост с мрежата | Осигурява съвместима интеграция в европейски и северноамерикански енергийни мрежи. |
| БИЛ до 170 kV | Проверено чрез пълно-тест за импулсен мълния без пробиване на диелектрик. |
| Издръжливост на изолация на пренапрежение | Съвместим с IEC 60076-3 нива на изолация за защита от пренапрежение. |
| PD < 10 pC | PD < 10 pC при 1,58 Um предизвикано пренапрежение, предотвратяващо дългосрочно-влошаване на изолацията. |
| Късо съединение- | Издържа на максимални пикови токове без повреда. |
| Контрол на структурните деформации | Поддържа механичната цялост на намотката и сърцевината при външни повреди в мрежата. |
| Стандарт Eco/DOE | Без{0}}натоварване и загуби на натоварване в рамките на законовите ограничения. |
| 50 kPa тест за теч | Издържа 24 часа с нулево изтичане. |
| Защита от проникване на влага | Maintains oil dielectric strength (>60 kV), за да се намалят рисковете от вътрешен пламък. |
Диаграма на процеса на трансформатор

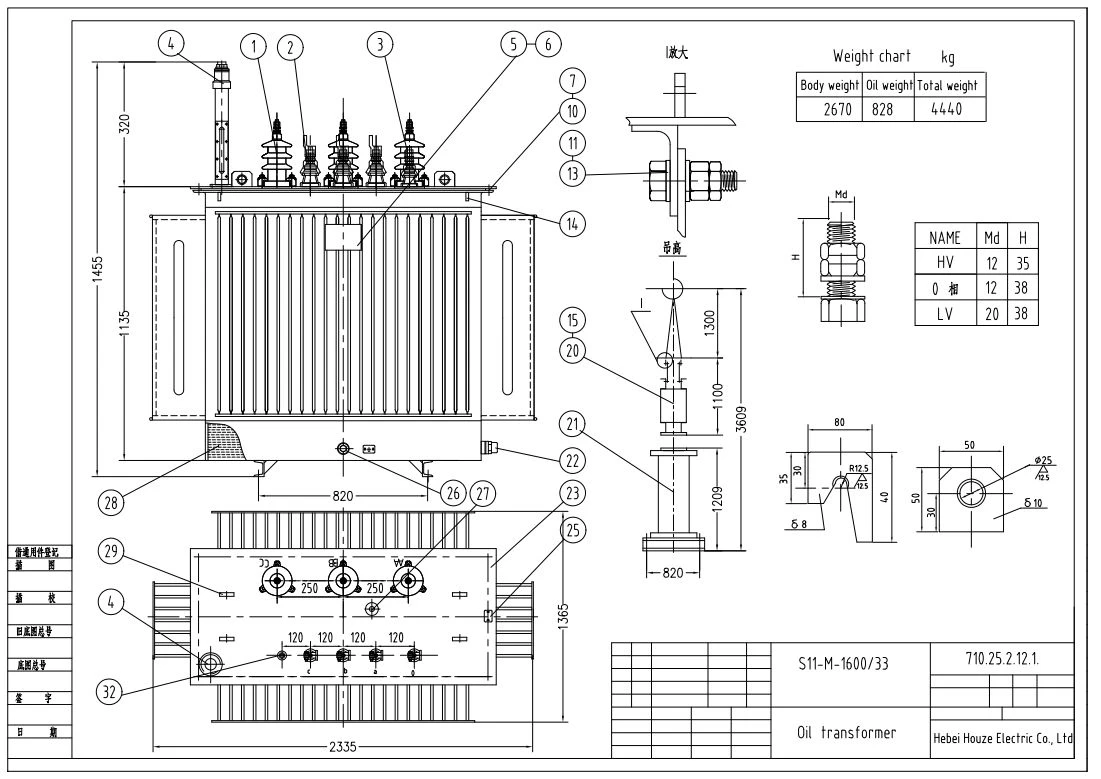

Чертежи на трансформатори

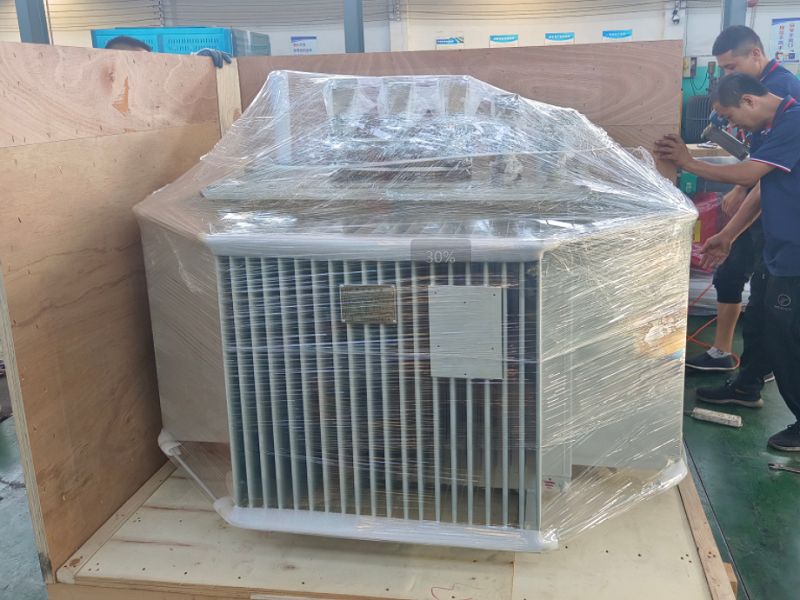

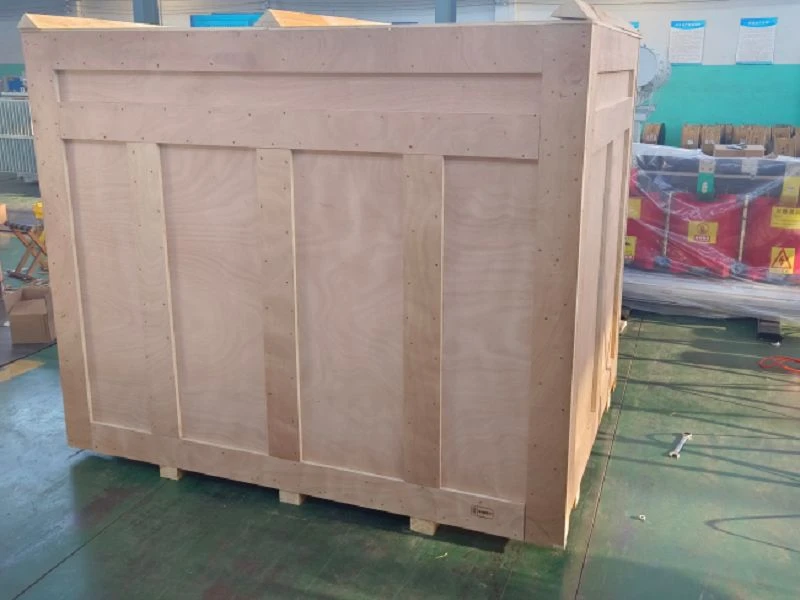

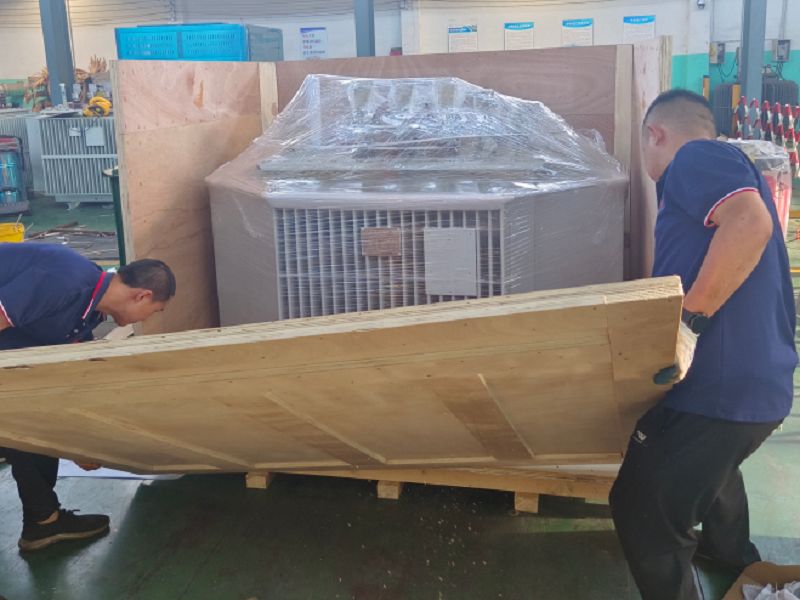

пратка и логистика
- Мониторинг на въздействието и сигурност на транзита
Оборудван с рекордери за удар (3-осни индикатори за удар) и подсилена рамка за наблюдение на подравняването на сърцевината по време на транспортиране.
- Съответствие с-опасни изолационни превози
Специализирани протоколи за манипулиране и запечатване за течен{0}}потопен и сух-тип трансформаторна диелектрична безопасност.
- Маршрут за тежко-извънгабаритни товари
Предварително-проверени логистични мрежи за-тежки превози, управляващи специализиран плосък транспорт за заграждения с голям-капацитет и голямо-тегло.
- Доставка-напълнена с азот (Приложимо въз основа на размерите на доставката)
Поддържано положително налягане на азота с манометри по време на транспортиране, за да се предотврати проникването на влага.
ЧЗВ
Въпрос: Как се проверява загубата на сърцевина по време на етапа на производство?
О: Извършва се рутинно тестване без{0}}загуба на натоварване на сглобената сърцевина-и-стандартна конфигурация на бобина с помощта на калибрирани високо-прецизни анализатори на мощността, като се гарантира съответствие с определеното ограничение от 2,12 kW преди зареждане.
В: Какви стандарти за заваряване се прилагат за резервоарите за трансформаторно масло?
О: Фабричните заварчици притежават сертификати AWS и всички шевове на резервоара преминават 100% тест за проникване на багрила и течове под налягане.
Въпрос: Как да проверите дали вътрешните структури не са били повредени по време на транспортирането?
О: Записващите устройства за удар се монтират към шасито и ние извършваме анализ на честотната характеристика (FRA) при пристигането.
В: Може ли фабриката да помогне, ако години по-късно са необходими специални смени на втулки?
О: Да. Поддържаме пълни архиви за проследяване на всички записи по персонализиран дизайн и CAD чертежи по сериен номер. Идентични заместители на специализирани втулки могат да бъдат произведени и изпратени според оригиналните спецификации.
