Представяне на продукта

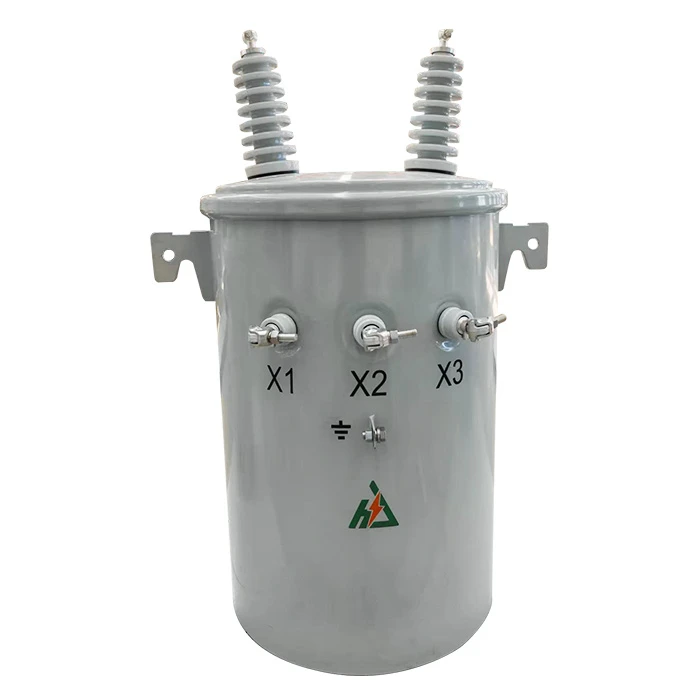

The167 KVA еднофазен трансформатор, монтиран на стълбе маслено-потопено стъпало-разпределително устройство, съвместимо със стандартите IEEE/ANSI за надземно регулиране на напрежението на жилищната и търговската мрежа.
Обхват на доставката
Продукт: Еднофазен трансформатор, монтиран на стълб
Брой фази: Еднофазен
Номинална мощност: до 333 kVA еднофазен трансформатор
Първично напрежение: 24900-13800-13200V/14400-7970-7620V
Вторично напрежение: 120/240V, 240V/480V
Персонализирано производство: Да
Технически спецификации
|
Модел |
TR D1-167-13800-120/240V |
|
Тип |
еднофазен трансформатор |
|
Номинална мощност |
167KVA |
|
Стандарти за изпълнение |
IEEE.C57.12.00 / IEC60076 |
|
Честота |
60HZ |
|
Фаза |
единичен |
|
ВХОДНО НАПРЕЖЕНИЕ |
13800V |
|
Изходно напрежение |
120/240V |
|
Без-загуба на натоварване |
350W |
|
Без{0}}ток на натоварване |
1.05% |
|
Загуба на натоварване |
1410W |
|
Импеданс |
3±7.5% |
|
Шум |
55DB |
|
Бил |
95KV/38kv |
|
Цвят на резервоара |
ANSI 70 сиво |
|
Метод на охлаждане |
ОНАН |
|
Желязно ядро |
ориентирана силициева стомана |
|
Навиване |
мед |
|
Чейнджър |
NLTC |
Чертежи на трансформатори
Структурен дизайн и ключови компоненти
| Компонент | Технически спецификации |
|---|---|
| NEMA втулки | Порцеланови втулки, отговарящи на изискванията на NEMA. |
| Медни намотки | Меден проводник с висока{0}}проводимост и схема на навиване на фолио за ниски загуби. |
| Ядро от силиконова стомана | Зърнисто{0}}ориентирана сърцевина от силиконова стомана, проектирана да намали загубите в сърцевината. |
| Докоснете Changer | Из-изключен стъпален превключвател за регулиране на напрежението. |
| Скоби за закачалки | Скоби за -монтиране на стълб, съвместими с комунални инсталации. |
| Пики за ниско-напрежение | Калайдисани медни клеми за вторични връзки. |
| Устройство за освобождаване на налягането | Освобождава прекомерно вътрешно налягане, за да защити резервоара на трансформатора. |
Диаграма на процеса на трансформатор
Качествен контрол и тестване
- Рутинни диелектрични тестове
Проверява издържаните напрежения на импулса и мощността-честота, за да потвърди надеждността на изолацията от 167 kVA.
- Не-измерване на загубите при натоварване
Сравнява загубите в ядрото спрямо стандартите IEEE C57.12.20, за да провери определени граници на оперативна ефективност.
- Проверка на загуба на товар
Измерва загубите на медни/алуминиеви намотки при номинален ток 167 kVA, за да оцени топлинните характеристики.
- 100% откриване на теч на хелий
Поддържа налягане във всеки-монтиран на стълб резервоар, за да потвърди херметичното му запечатване срещу изтичане на течност.
- Тестване на предизвикан потенциал
Удвоява работното напрежение, за да потвърди здравината на междуслойната изолация при пикове на мрежовото напрежение.
- Калибриране на съпротивлението на намотката
Измерва прецизни милиомни стойности, за да осигури балансирана електрическа ефективност и минимизиране на горещите точки.
приложения
| Поле за приложение | Как се използва | Ползи |
|---|---|---|
| Електрификация на селските райони | Стълб-монтиран на разпределителни линии за средно-напрежение за локално преобразуване на електроенергия. | Осигурява понижаващо-съвпадение на напрежението за отдалечени селскостопански мрежи. |
| Жилищни мрежи | Намалява разпределителното напрежение до нива на обслужване за битови потребители. | Съвпада със стандартните изисквания за комунални услуги 120/240V. |
| Търговски площи | Захранва търговски сгради и съоръжения за лека промишленост. | Доставя-понижаващо захранване за леки промишлени/търговски товари. |
| Възобновяема интеграция | Свързва разпределени слънчеви системи за генериране към надземни разпределителни мрежи. | Побира обратна връзка по напрежение от разпределено слънчево генериране. |
Логистика, документация и поддръжка
✔ Експортна опаковка
Опаковани в подсилени дървени кутии за международна доставка.
✔ Доклади от фабрични тестове
Протоколи от рутинни изпитвания, доставени с всеки трансформатор.
✔ Защита от влага
Защитна опаковка и десиканти, използвани по време на транспортиране.
✔ Документация за инсталиране
Ръководства на английски език за монтаж и поддръжка.
✔ Техническа помощ
Технически отговор за чертежи с размери, схеми на окабеляване и спецификации на дизайна.
ЧЗВ
Въпрос: Външните заземяващи подложки съвместими ли са със стандартни заземяващи съединители?
О: Резервоарът разполага с двойни заземяващи подложки с медно{0}}лицево покритие по NEMA стандарт за сигурни заземителни връзки на електрическата мрежа.
В: Как вътрешният активен елемент е защитен срещу повреда при транспортиране?
О: Тежкотоварни -стягащи пръти от структурна стомана заключват сърцевината-и-сглобката на бобината, за да предотвратят изместване по време на международен морски транспорт.
Въпрос: Каква техническа документация се предоставя за митническо освобождаване?
О: Пратките включват търговски фактури, опаковъчни списъци, сертифицирани сертификати за фабрични тестове и специфични сертификати за фумигация.
